Metal Sac Rulo Şekillendirme Makinesi: Nasıl Çalışır, Çeşitleri ve Satın Alma Rehberi

Metal Sac Nedir? Rulo Şekillendirme Makinesi ?

Metal levha rulo şekillendirme makinesi, düz bir metal bobini bir dizi eşleştirilmiş silindir istasyonundan geçirerek belirli bir kesit profiline aşamalı olarak şekillendiren sürekli bir soğuk şekillendirme sistemidir. Her istasyon, makinenin çıkış ucunda istenen geometri elde edilene kadar metal şeridi aşamalı olarak (tipik olarak geçiş başına birkaç derece) büker. İşlem hiçbir ısıtma gerektirmez ve tamamen metalin mekanik özelliklerine ve yüksek hızda tutarlı, boyutsal olarak doğru profiller üretmek için kullanılan işlemenin hassasiyetine dayanır.

Rulo şekillendirme, yüksek hacimlerde uzun, tekdüze profiller üretmek için mevcut en verimli metal işleme süreçlerinden biridir. Tek bir üretim hattı işleyebilir Dakikada 10 ila 100 metre bitmiş profil malzeme kalınlığına, profil karmaşıklığına ve kesme yöntemine bağlı olarak. İşlemin sürekli olması ve kalıpların sabit olması nedeniyle boyutsal tutarlılık son derece yüksektir; profil kesitleri, minimum operatör müdahalesi ile binlerce metrelik çalışmalar boyunca sıkı toleranslarla tutulur.

Metal levha rulo şekillendirme makineleri, dünya çapında inşaat, imalat ve altyapı endüstrilerinde yapısal bölümler, çatı kaplama ve kaplama panelleri, kapı ve pencere çerçeveleri, raf ve raf bileşenleri, otomotiv parçaları, güneş paneli montaj rayları, kablo kanalları ve yüzlerce başka profil üretmek için kullanılır.

Rulo Şekillendirme Makinesi Nasıl Çalışır: Adım Adım Süreç

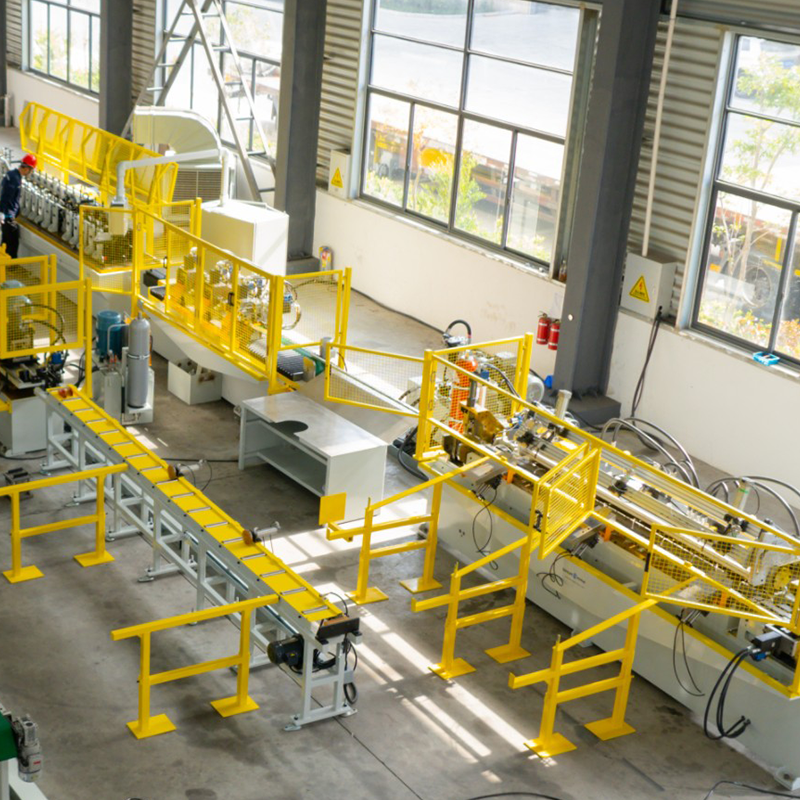

Rulo şekillendirme sürecini anlamak, belirli bir uygulama için doğru makine konfigürasyonunun ve takımların seçilmesine yardımcı olur. Eksiksiz bir üretim hattı, metali ham rulodan bitmiş, boy kesme profile taşıyan birkaç entegre istasyondan oluşur.

1. Açıcı

İşlem, metal bobini tutan ve besleyen açıcıda başlar. Bir mandrel, bobini güvenli bir şekilde kavramak için bobinin çekirdeğinin içinde genişler ve rulo açıcı, şeridi kontrollü bir hızda dağıtmak için döner. Açıcılar, rulo ağırlık kapasitesine (endüstriyel hatlar için genellikle 3 ila 15 ton) göre derecelendirilir ve motorlu (elektrikli rulo açıcı) veya şekillendirme hattından gelen şerit geriliminin rulo açmayı tahrik ettiği pasif olabilir.

2. Düzleştirici / Dengeleyici

Sarılmış metal, artık eğriliğe (bobin seti) sahiptir ve sarma işleminden kaynaklanan tatar yayı veya kenar dalgası kusurlarını taşıyabilir. Çok rulolu düzleştirici, şekillendirme başlamadan önce bu düzlük kusurlarını ortadan kaldırır; bu, özellikle panel düzlüğünün hava geçirmezliği ve görsel görünümü doğrudan etkilediği çatı sacı rulo şekillendirmede tutarlı profil geometrisi elde etmek için kritik öneme sahiptir.

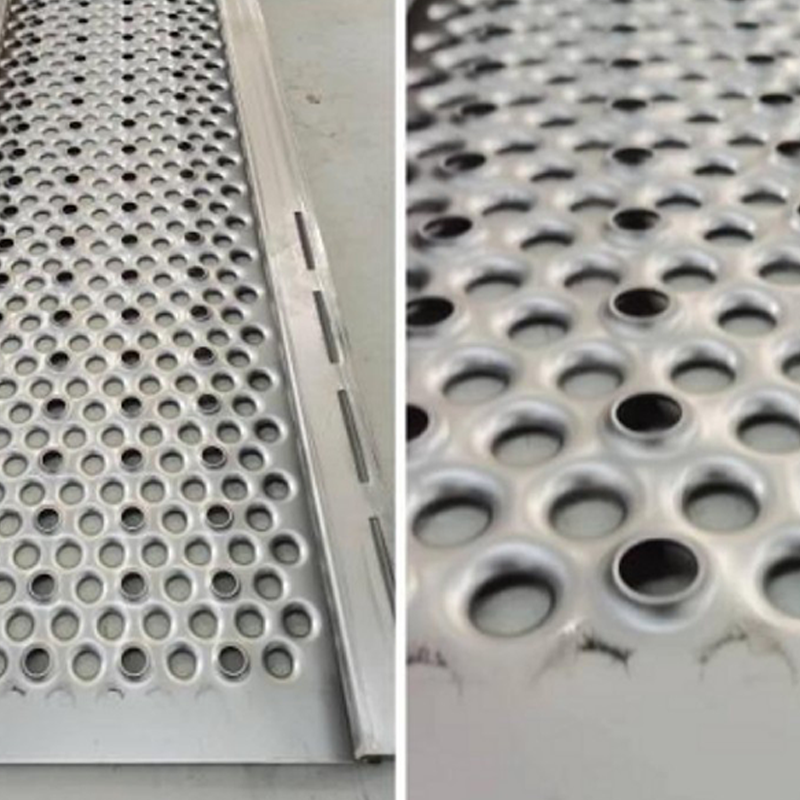

3. Ön Delme Presi (Opsiyonel)

Çoğu rulo şekillendirme hattı, düz şeride delikler, yarıklar veya kabartmalar eklemek için şekillendirme istasyonlarından önce, erişimi hala kolay olan servo tahrikli bir zımba presi içerir. Oluşturulan geometriye göre tam olarak yerleştirilmesi gereken özellikler için, şekillendirme sonrası delme yerine ön delme tercih edilir.

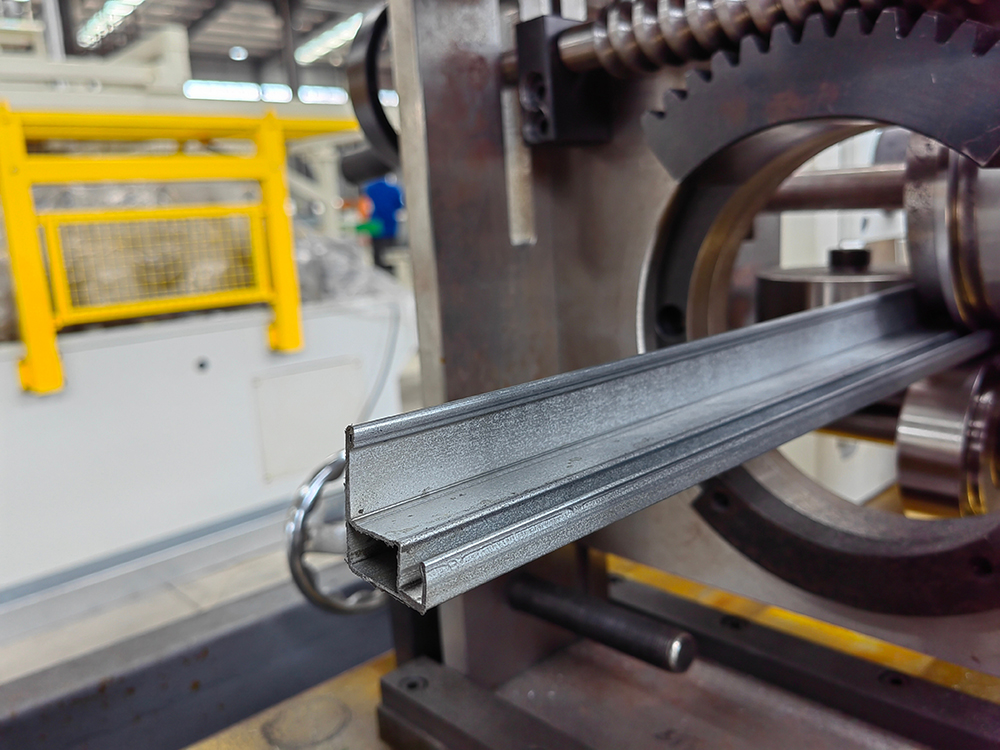

4. Rulo Şekillendirme İstasyonları

Makinenin çekirdeği, her biri yatay şaftlara monte edilmiş hassas bir şekilde işlenmiş bir çift silindir içeren, doğrusal bir dizi şekillendirme tezgahından oluşan rulo şekillendirme değirmenidir. Üst ve alt silindirlerin profili, şekillendirme sırasının o spesifik aşamasında şerit geometrisine uyacak şekilde şekillendirilir. Şerit birbirini takip eden her istasyondan geçerken, kesit giderek nihai şekline yaklaşacak şekilde bükülür. Gerekli istasyon sayısı profil karmaşıklığına, malzeme kalınlığına, akma mukavemetine ve toplam bükülme açısına bağlıdır; basit profiller en az 8 istasyon gerektirebilirken, karmaşık mimari bölümler 24 veya daha fazla istasyon gerektirebilir.

5. Şekillendirme Sonrası Delme veya Çentik Açma (İsteğe Bağlı)

Uç çentikleri, köşe klipsleri veya belirli flanş konumlarındaki delikler gibi şekillendirme sonrasında eklenmesi daha kolay olan özellikler, hatta entegre edilmiş bir sonradan şekillendirme istasyonunda eklenir ve bir kodlayıcı tarafından hassas şerit konumlarında ateşlenecek şekilde zamanlanır.

6. Kesme Sistemi

Hattın çıkış ucunda bir kesme sistemi, sürekli profili bireysel uzunluklara ayırır. İki ana tip kullanılır: a uçan kesme kalıbı hat hızına uyum sağlamak için hızlanan, kesen ve sonra geri çekilen - şeridi durdurmadan tamamen sürekli üretime olanak tanıyan - ve şeridin kesilmesini kısa süreliğine durduran bir durdur ve kes (ön kesim) sistemi. Uçan kesme sistemleri, yüksek hızlı hatlarda ve durma ve yeniden başlatmanın verimi ve yüzey kalitesini azaltacağı uzun paneller üreten hatlarda standarttır.

7. Çıkış Tablosu ve İstifleme

Bitmiş profiller bir çıkış masasına çıkar ve manuel olarak veya otomatik istifleme sistemleriyle toplanır. Çatı panelleri ve uzun yapısal bölümler, istifleme ve taşıma hazırlığı sırasında yüzey çizilmelerini ve profil bozulmalarını önlemek için dikkatli bir şekilde taşınmayı gerektirir.

Çatı Sayfası Rulo Şekillendirme Makineleri: Çeşitleri ve Profilleri

Çatı kaplama ve kaplama sektörü, rulo şekillendirme teknolojisi için en büyük son pazarlardan biridir. bir çatı sac rulo şekillendirme makinesi boyalı veya galvanizli çelik, alüminyum veya bakır bobinden çatı ve duvar kaplama profilleri üretmek için özel olarak yapılandırılmıştır. Bu makineler, düz, boyutsal olarak tutarlı ve 12 metreye veya daha fazlasına ulaşabilen uzunluklarda yüzey kusurları içermeyen paneller üretmelidir; bu gereksinimler, makine sertliği, silindir hizalaması ve malzeme taşıma konusunda yüksek talepler doğurur.

Oluklu Çatı Kaplama Makinaları

Oluklu levha makineleri tarımsal, endüstriyel ve konut çatı kaplamalarında kullanılan klasik sinüzoidal dalga profilini üretir. Oluklu model, nispeten daha az istasyon gerektiren, daha basit rulo şekillendirme geometrilerinden biridir ve bu makineler, çatı kaplama ekipmanı pazarında en yaygın olarak üretilen ve uygun maliyetli makineler arasındadır. Standart oluklu profiller 0,25 mm'den 0,8 mm'ye kadar çelik kalınlıklarında 25-45 m/dk hat hızlarında üretilmektedir.

Trapez / IBR Profil Makinaları

Yaygın olarak kullanılan IBR (Ters Kutu Kaburga) ve R-panel profilleri de dahil olmak üzere trapez çatı kaplama profilleri, oluklu levhaya kıyasla üstün yük taşıma kapasitesi ve su drenajı sağlayan düz tavalara ve açılı kaburgalara sahiptir. Bu profiller çoğu pazarda ticari ve endüstriyel çatı kaplamalarında standarttır. Daha karmaşık geometri, oluklu makinelere göre daha fazla şekillendirme istasyonu gerektirir ve kurulum sırasında doğru panel kenetlenmesi için hassas nervür geometrisi kritik öneme sahiptir.

Dik Kenet Çatı Paneli Makinaları

Dik dikiş, panellerin yükseltilmiş dikey dikişler yoluyla birbirine kenetlendiği ve açıkta kalan bağlantı elemanlarını tamamen ortadan kaldıran birinci sınıf bir mimari çatı kaplama sistemidir. Dik dikişli rulo şekillendirme makineleri, çatıda mekanik olarak birbirine dikilen, temiz, su geçirmez bir bağlantı oluşturan, yukarı dönük ayaklara sahip paneller üretir. Bu makineler çok yüksek şekillendirme hassasiyeti gerektirir - mekanik dikiş aletlerinin doğru çalışması için dikiş geometrisinin tam olması gerekir - ve genellikle oluklu veya trapez hatlardan daha düşük hızlarda çalışırlar. Dik dikiş hatları genellikle şu şekilde tasarlanır: taşınabilir veya site oluşturucu sistemler şantiyeye taşınabilen ve sahada tam gerekli uzunlukta paneller üretebilen, sahada kesme ihtiyacını ortadan kaldıran ve israfı azaltan paneller.

Sandviç Panel Hatları

Sandviç panel hatları, biri dış yüzey levhası için, diğeri iç astar için olmak üzere iki rulo şekillendirme istasyonunu, arada bir çekirdek enjeksiyon veya laminasyon aşamasıyla birleştirir. Sonuç, iki şekillendirilmiş metal yüzey arasına bir yalıtım köpüğü veya mineral yünü çekirdeği yapıştırılmış bir kompozit paneldir. Sandviç paneller, termal performansın ve kurulum hızının öncelikli olduğu soğuk hava depolarında, ticari inşaatlarda ve endüstriyel bina kaplamalarında yaygın olarak kullanılmaktadır.

Sac Rulo Şekillendirme Makinelerinde İşlenen Malzemeler

Rulo şekillendirme makineleri, malzemenin çatlamadan soğuk bükmeye yetecek kadar sünekliğe ve bobin genişliği boyunca tutarlı mekanik özelliklere sahip olması koşuluyla çok çeşitli metalleri işleyebilir. En sık işlenen malzemeler şunlardır:

• Galvanizli çelik (sıcak daldırma ve elektro galvanizli): Çatı kaplama ve yapısal profiller için baskın malzeme. Çinko kaplama korozyona karşı koruma sağlar; standart kaplamalar Z100 ila Z275 g/m² aralığındadır. Çatı kaplama uygulamalarının kalınlığı tipik olarak 0,25–1,2 mm'dir; yapısal profiller 1,0–4,0 mm kullanır.
• Ön boyalı çelik (PPGI/PPGL): Bir veya her iki yüzü fabrikada uygulanan organik kaplamaya (polyester, PVDF veya SMP) sahip galvanizli çelik. Önceden boyanmış bobin, sonradan şekillendirme boyama ihtiyacını ortadan kaldırır ve renkli çatı kaplama ve mimari kaplama için standart malzemedir. Boya sistemi, çatlama veya dökülme olmaksızın bükülme deformasyonuna dayanabilecek kadar esnek olmalıdır.
• Alüminyum: Hafifliğin ve doğal korozyon direncinin öncelikli olduğu yerlerde kullanılır. 1100, 3003 ve 5052 alüminyum alaşımları çatı ve kaplama uygulamalarında yaygındır. Alüminyum, farklı geri esneme özellikleri nedeniyle çeliğe kıyasla değiştirilmiş silindir geometrisi ve daha düşük hat hızı gerektirir.
• Paslanmaz çelik: Hijyenik, kimyasallara dayanıklı veya son derece aşındırıcı ortamlar için kullanılır. Paslanmaz, şekillendirme sırasında hızla sertleşir; eşdeğer kalınlıktaki yumuşak çeliğe göre daha fazla şekillendirme istasyonu ve daha sağlam aletler gerektirir.
• Bakır ve çinko: Birinci sınıf mimari çatı ve kaplamalarda kullanılır. Bu malzemeler daha yumuşaktır ve silindirlerden kaynaklanan yüzey bozulmalarını önlemek için dikkatli kullanım gerektirir; silindir yüzeyinin kalitesi ve temas basıncı kritik öneme sahiptir.
• Yüksek mukavemetli çelik (HSS / AHSS): Dayanım-ağırlık oranının kritik olduğu yapısal kesitler ve otomotiv profilleri için giderek daha fazla kullanılmaktadır. Yüksek mukavemetli çelikler, önemli ölçüde daha fazla şekillendirme kuvveti ve geri esnemeyi yönetmek için daha fazla istasyon gerektirir ve takım aşınma oranları, yumuşak çeliğe göre daha yüksektir.

Rulo Şekillendirme Makinesi Seçerken Değerlendirilmesi Gereken Temel Özellikler

Metal levha rulo şekillendirme makinesi satın almak önemli bir sermaye yatırımıdır. Aşağıdaki özelliklerin değerlendirilmesi, makinenin hem mevcut üretim gereksinimlerine hem de öngörülebilir gelecekteki ihtiyaçlara uygun olmasını sağlar.

1. Malzeme kalınlığı aralığı: Makinenin şekillendirme kapasitesinin, gelecekteki genişlemeler de dahil olmak üzere, çalıştırmayı planladığınız malzeme ölçümlerinin tüm aralığını kapsadığını doğrulayın. 0,3-1,0 mm çeliğe uygun bir makine, takımlara ve şaftlara zarar vermeden 1,5 mm'ye kadar itilemez.
2. Profil genişliği ve şerit genişliği kapasitesi: Makinenin maksimum bobin genişliği ve şekillendirme genişliği, uygulanabildiği yerlerde kenar düzeltme payı ile birlikte ürün yelpazenizdeki en geniş profile uygun olmalıdır.
3. Şekillendirme istasyonlarının sayısı: Profil karmaşıklığı ve malzeme akma dayanımı açısından yeterli olmalıdır. Çok az istasyona sahip düşük güçlü takımlarla işleme, geri esneme, boyutsal hata ve yüzey işaretlemesine neden olur.
4. Hat hızı: Dakikada metre cinsinden ifade edilir. Daha yüksek hız, verimi artırır ancak daha sağlam kesme sistemleri, daha iyi şerit kontrolü ve daha hassas bobin beslemesi gerektirir. Nominal hıza yalnızca minimum ölçüyle değil, tasarım malzemesi kalınlığında da ulaşılabildiğini doğrulayın.
5. Sürücü sistemi: Zincir tahrikli sehpalar uygun maliyetli ve sağlamdır ancak bireysel servo tahrikli sehpalara göre daha az hassas hız kontrolü sunar. Modern yüksek hızlı ve çok profilli hatlarda her stand için giderek daha fazla servo sürücüler kullanılıyor ve bu da şekillendirme parametrelerinin dijital kontrolüne olanak tanıyor.
6. Takım malzemesi ve sertliği: Rulo şekillendirme takımları tipik olarak 58-62 HRC'ye kadar ısıl işleme tabi tutulmuş D2 veya Cr12MoV takım çeliğinden yapılır. Daha yüksek sertlik takım ömrünü uzatır ancak kırılganlığı artırır; doğru spesifikasyon malzeme türüne ve üretim hacmine bağlıdır.
7. Kontrol sistemi: Modern rulo şekillendirme hatları, HMI dokunmatik ekran arayüzleri ile PLC tabanlı kontrolü, kodlayıcı aracılığıyla uzunluğa dayalı kesme kontrolünü ve üretim verilerinin kaydedilmesini kullanır. Tesisinizin güç kaynağı standartlarına ve mevcut operatör beceri düzeyine uygunluğunu doğrulayın.
8. Satış sonrası destek ve yedek parça bulunabilirliği: Takımlar, yataklar, miller ve kesme bıçakları periyodik olarak değiştirilmesi gereken aşınan parçalardır. Üreticinin veya yerel temsilcisinin kritik yedek parçaları stokladığını ve kabul edilebilir bir yanıt süresi içinde teknik destek sağlayabileceğini doğrulayın.

Roll Forming'in Alternatif Metal Şekillendirme Proseslerine Göre Avantajları

Rulo şekillendirme, şekillendirilmiş metal profillerin üretilmesi için pres frenleme, ekstrüzyon ve damgalama ile rekabet eder. Avantajları belirli üretim senaryolarında belirleyici hale gelir:

• Yüksek hacimli üretim verimliliği: Bir rulo şekillendirme hattı kurulduktan sonra minimum işçilikle sürekli olarak bitmiş profiller üretir. Birim başına üretim maliyetleri, her parçanın ayrı ayrı işlenmesini gerektiren abkant pres bükme işlemiyle eşleşemeyecek şekilde hacimle birlikte hızla azalır.
• Sınırsız profil uzunluğu: Rulo şekillendirme, yalnızca bobin beslemesiyle sınırlı olan herhangi bir uzunlukta profiller üretirken, abkant frenleme, pres yatağı uzunluğu ve taşıma kapasitesi ile sınırlandırılır. Bu, 6-8 metreden uzun paneller veya bölümler gerektiren çatı kaplama ve yapısal uygulamalar için kritik öneme sahiptir.
• Üstün yüzey kalitesi: Soğuk şekillendirme işlemi ve kontrollü silindir teması, önceden boyanmış ve cilalanmış yüzeyleri damgalama veya sıcak şekillendirme işlemlerinden daha iyi korur ve önceden işlenmiş malzemeler için rulo şekillendirme yöntemini tercih eder.
• Belirli ölçekte tutarlı toleranslar: Sabit takım geometrisi, bir üretim çalışması boyunca aynı kesiti üreterek, manuel abkant pres işlemlerinin binlerce parça üzerinde güvenilir bir şekilde kopyalayamayacağı boyutsal tutarlılığa ulaşır.
• İkincil işlemlerin entegrasyonu: Delme, kabartma, çentik açma ve kesme işlemlerinin tümü tek bir rulo şekillendirme hattına entegre edilebilir, bu da ikincil işlemleri ortadan kaldırır ve toplam üretim süresini ve işçilik maliyetini azaltır.
