Dik Raf Rulo Şekillendirme Makinesi: Bileşenler, Profiller ve Satın Alma Kılavuzu

Nedir Dik Raf Rulo Şekillendirme Makinesi ?

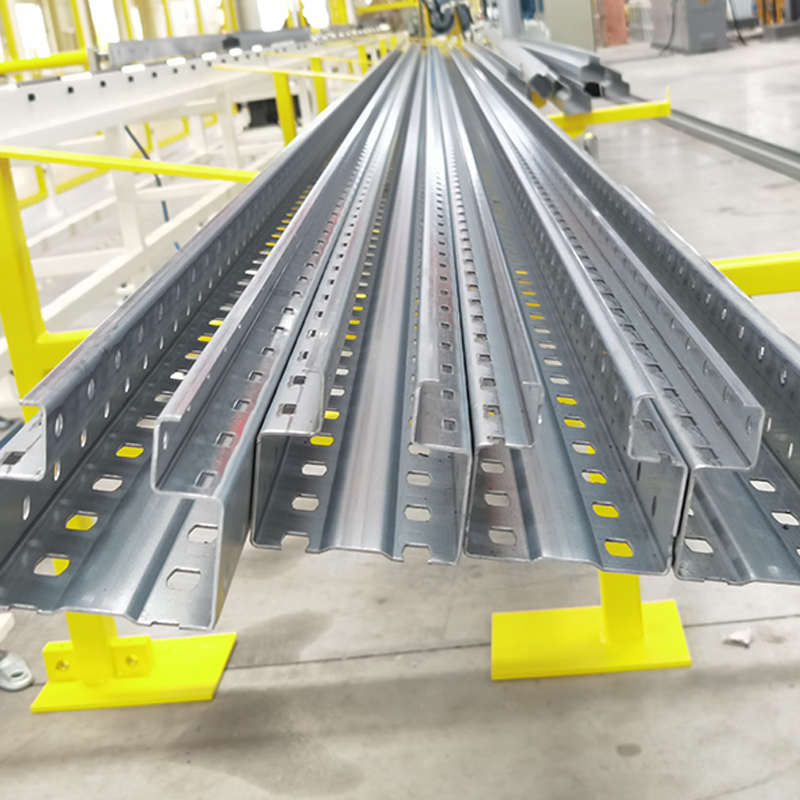

Dik raf rulo şekillendirme makinesi, özellikle palet raflarında, raf sistemlerinde ve endüstriyel depolama yapılarında kullanılan dikey sütun profillerini üretmek için tasarlanmış bir soğuk haddeleme şekillendirme sistemidir. Bu dik sütunlar (genellikle düzenli aralıklarla delikli damla veya yuvarlak delik desenlerine sahip C kesitli, arkası açık veya kutu kesitli profiller) bir depo veya dağıtım merkezindeki her raf sisteminin yapısal omurgasıdır. Bunları tutarlı geometriyle, hassas delik aralığıyla ve doğru malzeme kalınlığıyla üretmek tartışılamaz: tolerans dışı tek bir dikme, tüm raf bölmesinin yük kapasitesinden ödün verir.

Genel amaçlı rulo şekillendirme hatlarının aksine, dik raf makinesi ön delme veya delme sonrası istasyonlarını doğrudan şekillendirme sırasına sokun Kiriş konnektörlerini ve destek bileşenlerini kabul eden gözyaşı yuvalarının, yuvarlak deliklerin ve sabitleme açıklıklarının, üretilen her dikmenin tam uzunluğu boyunca tam adım aralıklarında damgalanmasını sağlamak. Tek geçişte şekillendirme ve delme kombinasyonu ikincil işlemleri ortadan kaldırır, kullanım hasarını azaltır ve ayrı işlemlerin karşılayamayacağı üretim oranlarına ulaşır.

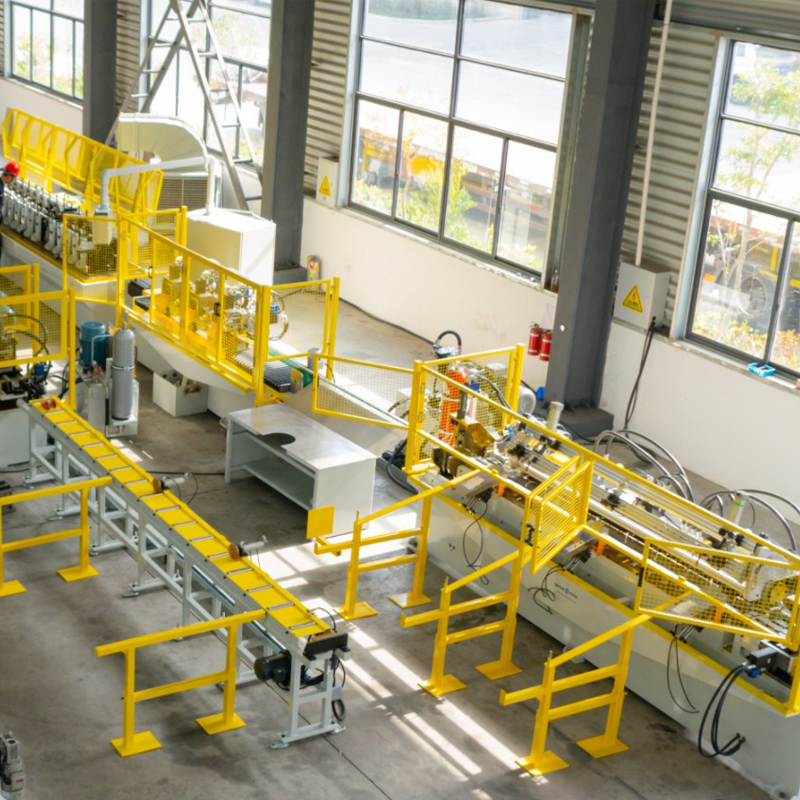

Dik Raf Rulo Şekillendirme Hattının Temel Bileşenleri

Tam bir dik raf rulo şekillendirme hattı, her biri bobin şeridinden bitmiş sütun profiline malzeme dönüşümünde belirli bir işlevi yerine getiren bir dizi entegre istasyondan oluşur. Her istasyonun rolünü anlamak, kalitenin nerede yerleşik olduğunu ve yetersiz spesifikasyon nedeniyle nerede tehlikeye atılabileceğini açıklığa kavuşturur.

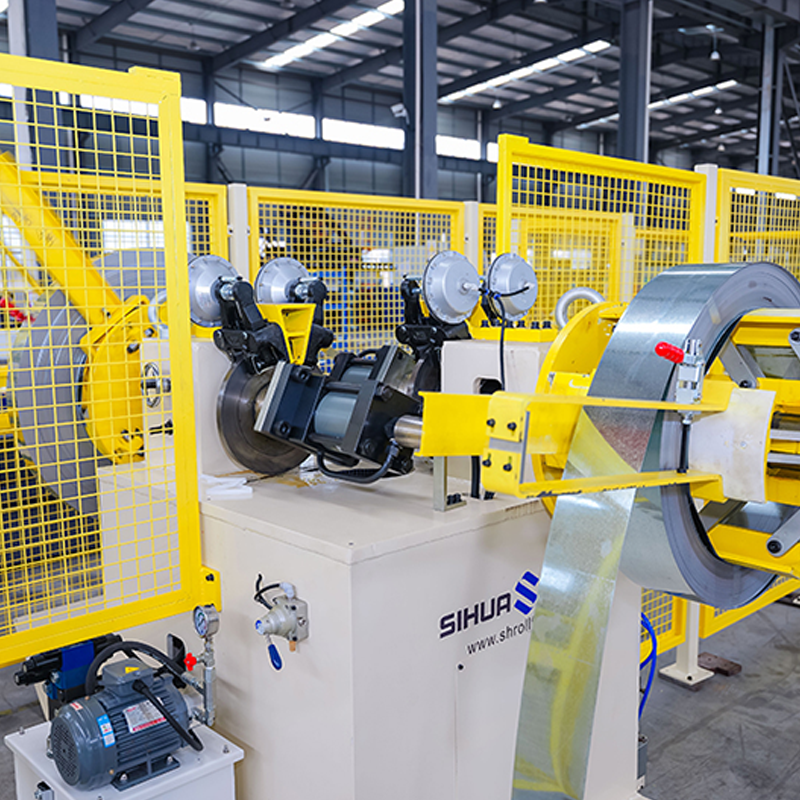

Açıcı ve Düzleştirici

Galvanizli veya önceden boyanmış çelik şeritten (tipik olarak 1,5–3,0 mm kalınlık, 100–200 mm genişlik) oluşan bobin, çalışma boyunca şerit gerginliğini kontrol eden bir hidrolik açıcı üzerine monte edilir. Çoklu rulolara sahip motorlu bir düzleştirici, şerit şekillendirme istasyonlarına girmeden önce bobin setini (sarma nedeniyle oluşan eğrilik) kaldırır. Bu aşamada yetersiz düzleştirme, bitmiş profilde, kesiti hurdaya çıkarmadan aşağı yönde düzeltilemeyen yay ve bükülmeye neden olur.

Ön Delme Presi

Çoğu dik raf hattında, damla yuvaları ve yardımcı delikler şekillendirmeden önce delinir, çünkü düz şeridin doğru bir şekilde delinmesi, şekillendirilmiş bir C kesitinden çok daha kolaydır. Ön zımba presi, raf tasarımı tarafından belirlenen tam delik desenini üretmek üzere konumlandırılmış sertleştirilmiş takım çeliği zımbalara sahip, servo tahrikli veya hidrolik bir kalıp seti kullanır. Genellikle 2.400 mm dik uzunluk boyunca ±0,5 mm dahilinde gerekli olan zımba adımı doğruluğu, her pres darbesinden önce programlanan delik aralığına göre şeridi indeksleyen bir servo besleme sistemi tarafından kontrol edilir.

Rulo Şekillendirme Değirmeni

Şekillendirme haddesi, sert bir hadde tezgahı üzerine monte edilmiş bir dizi eşleştirilmiş üst ve alt hadde işleme istasyonundan oluşan makinenin çekirdeğidir. Her istasyon, nihai profil geometrisi elde edilene kadar şeridi küçük bir açısal artışla (tipik olarak geçiş başına 10–20°) kademeli olarak büker. Dik raf profilleri gerektirir 12 ila 22 şekillendirme istasyonu profil karmaşıklığına, malzeme kalınlığına ve çeliğin şekillendirme sırasında maruz kaldığı iş sertleşmesinin derecesine bağlı olarak. Haddeleme takımları GCr15 veya D2 takım çeliğinden üretilmiş, HRC 58-62'ye kadar sertleştirilmiş ve milyonlarca metre üretim boyunca profil tutarlılığını korumak için yakın toleranslara kadar taşlanmıştır.

Postforming Delme veya Çentik Açma İstasyonu

Bazı dik tasarımlar, şekillendirme sonrasında ilave delme işlemleri gerektirir; taban plakası bağlantısı için uç çentik açma, ağdaki ikincil delik desenleri veya marka tanımlaması için kabartma. Bu işlemler, profil hala hattın kılavuz sistemi tarafından desteklenirken, şekillendirme haddesi çıkışından hemen sonra konumlandırılan ikincil bir zımba presinde gerçekleştirilir, böylece şekillendirilen bölümün çıkarılması ve ayrı bir prese yeniden beslenmesi durumunda meydana gelebilecek çarpılma önlenir.

Uçan Makas veya Soğuk Testere Kesimi

Biten profil ya bir uçan makas (hat hızında hareket ederken keser, şekillendirme işlemini durdurmadan yüksek verim sağlar) ya da soğuk testere (daha temiz, çapaksız bir kesim üretir ancak hattın her kesme döngüsünde yavaşlamasını gerektirir) ile uzunlamasına kesilir. 2.400–6.000 mm'lik dik uzunluklar yaygındır; ±2 mm uzunluk tekrarlanabilirliği, raf üretimi uyumluluğu için standart beklentidir.

PLC Kontrol Sistemi ve HMI

Modern dik raf hatları, ürün yelpazesindeki her bir dik SKU için ürün tariflerini (delme adımı, delik modeli, kesim uzunluğu ve hat hızı parametreleri) saklayan dokunmatik ekranlı bir HMI'ya sahip bir PLC (tipik olarak Siemens S7 veya Mitsubishi Q serisi) tarafından kontrol edilir. Reçeteye dayalı çalışma, aynı takım setindeki profil çeşitleri için geçiş süresini dakikalara indirir ve izlenebilirlik amacıyla üretim sayımlarını, hata günlüklerini ve kalite verilerini saklar.

Üretilen Profil Çeşitleri ve Malzeme Özellikleri

Dik raflı rulo şekillendirme makineleri, belirli profil takım setleri etrafında inşa edilmiştir. Küresel raf üretiminde en yaygın dikey profiller şunlardır:

Giriş malzemesi en yaygın olarak S350GD veya S420GD sıcak daldırma galvanizli çelik bobin EN 10346'ya uygun, çinko kaplama sınıfı Z275 ile (her iki tarafta toplam 275 g/m²). Yüksek verimli çelik kaliteleri, daha ince ölçü spesifikasyonlarının eşdeğer yük kapasitesine ulaşmasını sağlar ve üretilen dikey dikmelerin metre başına malzeme maliyetini azaltır; bu, raf üreticilerinin tipik üretim hacimlerinde önemli bir faktördür.

Üretim Hızı, Değişim ve Çıktı Planlama

Dik raflı rulo şekillendirme için hat hızı, öncelikle şekillendirme değirmeni kapasitesinden ziyade ön delme pres vuruş hızı tarafından yönetilir. İyi tanımlanmış bir dik raf hattı için tipik üretim parametreleri şunlardır:

• Hat hızını şekillendirme: Profil karmaşıklığına ve zımba yoğunluğuna bağlı olarak 15–40 m/dak
• Net çıktı: Vardiya başına 800–2.500 metre dik bitirme (8 saat), bobin değişimleri, tarif değişimleri ve planlı duruşlar dikkate alınarak
• Profil değiştirme süresi: Takım seti değişimi için 2-4 saat (farklı profil genişliği veya ölçüsü); Aynı takım setinde (farklı uzunluk veya adım) tarif değişikliği için 10 dakikadan kısa süre
• Takım servis ömrü: Malzeme sertliğine ve çinko kaplamanın aşındırıcılığına bağlı olarak, yeniden taşlama öncesinde rulo takım seti başına 3-8 milyon metre gerekir

Birden fazla dik SKU üreten üreticiler için, tüm şekillendirme rulolarının çıkarılabilir bir kaset üzerinde önceden monte edildiği ve bir ünite olarak değiştirildiği hızlı değiştirilebilir takım kaseti sistemi, profil değişimini 30 dakikanın altına indirebilir ve karma ürün üretim programlarında ekipman kullanımını önemli ölçüde artırabilir.

Raf Dik Üretiminde Kalite Kontrol ve Uygunluk

Palet raf dikmeleri uluslararası güvenlik standartlarının kapsadığı yapısal bileşenlerdir. Üretim kalitesi, aşağıdaki gereklilikleri karşılayacak şekilde kanıtlanabilir şekilde kontrol edilmeli ve belgelenmelidir:

• EN 15512 (Avrupa) ve RMI ANSI MH16.1 (Kuzey Amerika) Ayarlanabilir palet rafına yönelik yapısal tasarım ve test gereksinimlerini yönetir. Dikey imalatçıların, profillerinin raf tasarımı hesaplamalarında kullanılan nominal kesit modülü, atalet momenti ve burkulma direnci değerlerine ulaştığını test yoluyla kanıtlaması gerekir.
• Delik konumu toleransı: Farklı raf yüksekliklerinde ve farklı üretim gruplarında ışın konektörünün birbirine geçmesini sağlamak için gözyaşı yuvası konumu nominal eğimin ±0,5 mm dahilinde tutulmalıdır. Bu, referans standartlarına göre adım kontrol şablonları kullanılarak düzenli süreç içi ölçüm yapılmasını gerektirir.
• Profil boyutsal inceleme: Genişlik, derinlik, flanş açısı ve yay/bükülme ölçümleri her bobinin başlangıcında ve üretimin en az 500 metresinde bir alınmalı ve sonuçlar, ürün imalat spesifikasyonunda tanımlanan tolerans sınırlarına göre kaydedilmelidir.
• Malzeme izlenebilirliği: Her üretim partisi, gelen çelik rulo sertifikasına göre izlenebilir olmalı, bu da sahadaki arızaların araştırılmasına olanak sağlamalı ve son müşterilere ve düzenleyici kurumlara gerekli özenin gösterilmesini sağlamalıdır.

Dik Raflı Rulo Şekillendirme Makinesinin Belirlenmesi: Sorulması Gereken Anahtar Sorular

Dik raflı rulo şekillendirme makinesinin seçilmesi, otomasyon düzeyine, delme kapasitesine ve kontrol spesifikasyonuna bağlı olarak genellikle 150.000 ABD Doları ile 600.000 ABD Doları aralığında bir sermaye yatırımıdır. Aşağıdaki sorular, ciddi tedarikçileri, yüzeysel olarak benzer ancak yetersiz mühendislik ekipmanı sunan tedarikçilerden ayırmaktadır:

• Punch pres tonajı nedir ve maksimum eş zamanlı punch alanı nedir? Yoğun gözyaşı desenleri, tüm zımbalar aynı anda ateşlendiğinde, presin nominal kapasitesinin önerebileceğinden daha yüksek tonaj gerektirir.
• Hangi rulo işleme malzemesi ve sertliği standarttır ve garanti edilen hizmet ömrü nedir? Saygın bir üretici, yeniden öğütme başına minimum metre rakamını teklif edecek ve bunu bir garanti süresiyle destekleyecektir.
• Ülkenizde hangi PLC ve HMI markaları kullanılıyor ve yerel servis ve yedek parça mevcut mu? Tanınmayan bir yerel PLC markası tarafından kontrol edilen bir hattın, üreticinin kendi pazarı dışında bakımı zor ve pahalı olabilir.
• Hattın, kabul edilmeden önce özel profilinizi nominal hızda çalıştırdığı gösterilebilir mi? Saygın herhangi bir makine üreticisi, ödeme koşulu olarak üzerinde anlaşmaya varılan kalite ve hız kriterlerine göre fabrika kabul testini (FAT) kabul edecektir.
• Hangi devreye alma desteği, operatör eğitimi ve yedek parça paketi dahildir? Yeterli devreye alma desteği ve ilk yıl yedek parça kiti olmadan gelen bir rulo şekillendirme hattı, üretim kaybı nedeniyle, bütçe ile iyi desteklenen bir makine satın alımı arasındaki farktan çok daha fazla maliyete sahip olacaktır.

Dik raflı rulo şekillendirme makinesi, sonuçta yalnızca sürdürülebilir üretim hızlarında ürettiği profillerin tutarlılığı kadar iyidir. Bunu yalnızca satın alma fiyatı yerine boyut toleransı, takım ömrü ve kontrol sistemi standartlarına göre titizlikle belirlemek, bir raf üreticisinin bir üretim hattını kurarken veya yükseltirken aldığı en önemli karardır.
